제품소개
축척된 기술과 노하우를 가진 경북어닝시스템입니다.
경북어닝시스템은 조립 및 시공까지 어닝 종합 메이커회사입니다.

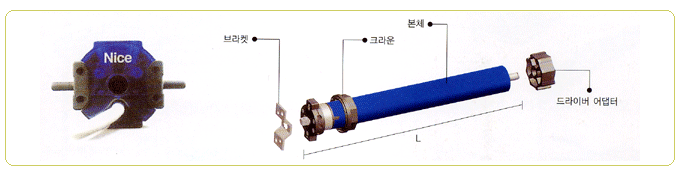

모터별 사양
| 항목 | 단위 | NM 56000MA | NM 65000MA | 9000MA | 9300MA | DM 45S | DM 59S |
| 토크 | Nm | 30 | 30 | 45 | 50 | 50 | 80 / 100 |
| rpm | 16 | 12 | 12 | 12 | 12 | 12 | 15 / 12 |
| 사용전압 / 주파수 | v/Hz | 230 / 50 | |||||
| 정격전류 | A | 1.30 | 1.20 | 1.15 | 1.30 | ||
| 연속작동시간 | min | 4 | |||||
| 모터길이 | min | 657 | 657 | 657 | 657 | 611.5 | 653 |
모터사용 규격
전동모터는 반드시 규격이상의 제품을 사용하십시오. 규격이하의 제품을 사용할 경우 고장의 원인이 되거나 전류의 과부하로 인해 모터가 타버릴 수 있습니다.
|
암돌출 너비 |
4M(2암) | 6M(3암) | 8M(4암) | 10M(5암) | 13M(6암) |
| 1.0M | 30N | 50N | 80N | ||
| 1.5M | 30N | 40N | |||
| 2.0M | 40N | 80N | 100N | ||
| 2.5M | |||||
| 3.0M | 40N | 80N | |||
| 3.5M | 80N | 100N | |||
- 하한 리미트 설정 : 전원스위치를 펼침 방향으로 누른 상태에서 하단의 렌치볼트를 (+)방향으로 돌려주면 접힌 어닝이 풀리면서 펼쳐집니다. 반대로 감고 싶을 경우에는 (-)방향으로 돌려서 적정한 위치를 맞춥니다.
- 상한 리미트 설정 : 전원 스위치를 잠김 방향으로 누른 상태에서 상단의 렌치볼트를 (+)방향으로 돌려주면 펼쳐진 어닝이 감겨집니다. 반대로 펼치고 싶을 경우에는 (-)방향으로 돌려서 맞춥니다.
빨간색 모터의 삽입 방향과 상관없이 리미트 조정용 볼트는 上(접합용), 下(펼침용)이라는 것을 기억하시기 바랍니다.
전동모터 설치시 유의사항
- 1. 리미트 조정이 끝난 다음 전원 스위치를 반드시 중립으로 하여 주시기 바랍니다.
- 2. 모터 작업 후 전선을 타고 빗물이 흘러들어가지 않도록 전선의 방향을 아래쪽으로 배선되도록 하여 주시기 바랍니다.
- 모터를 보호하기 위해 빗물받이를 설치하여 주십시오.

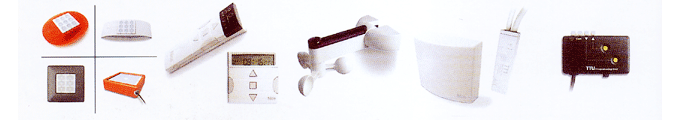

Letom Motor의 악세사리
전동어닝의 편리함-Letom Motor로 체험하십시오
① 강풍이나 돌풍을 감지하여 자동으로 감깁니다.
② 일사량을 감지하여 자동으로 펴줍니다.
전동(스위치방식)과 수동방식
약 20m의 거리에서도 리모콘을 작동하여 어닝을 편리하게 개폐할 수 있습니다.
