제품소개
축척된 기술과 노하우를 가진 경북어닝시스템입니다.
경북어닝시스템은 조립 및 시공까지 어닝 종합 메이커회사입니다.

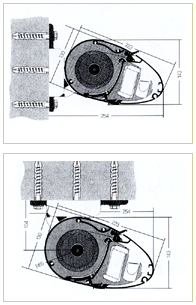

측면도
완전히 접었을때의 모습
고정캐노피의 형태

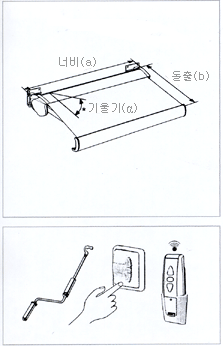

- 설치가능너비(α) : 통상 2.0m ~ 5.8m
- 돌출(b) : 1.0m / 1.5m / 2.0m / 3.0m
| 너비(α) | 최대돌출(b)ㅎ |
|---|---|
| 2.0m | 1.0m |
| 2.5m | 1.5m |
| 3.2m | 2.0m |
| 3.7m | 2.5m |
| 4.2m | 3.0m |
| 2.0암 | 2.5암 | 3.0암 | 3.5암 | |
|---|---|---|---|---|
| α-15˚ | 588 | 717 | 846 | 975 |
| α-20˚ | 706 | 876 | 1047 | 1217 |
| α-25˚ | 819 | 1037 | 1241 | 1451 |
| α-30˚ | 928 | 1177 | 1426 | 1676 |
| α-35˚ | 1030 | 1316 | 1602 | 1888 |
| α-40˚ | 1125 | 1565 | 1918 | 2270 |
* 어닝의 기울기와 경사각의 관계(단위:mm)
조작 Operation

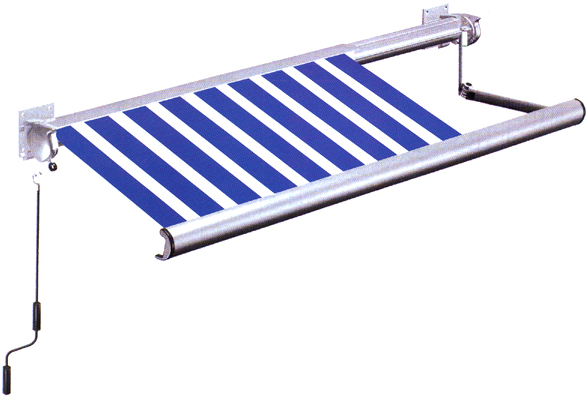

- 수동방식 : 핸들을 사용하여 어닝을 개폐할 수 있습니다.
- 전동방식 : 원추모터를 장착하여 전동으로 어닝을 개폐할 수 있으며 스위치 타입과 리모큰 타입이 있습니다.
* 전동방식은 레톰모터의 특징과 사용규격을 참조
시공방법 Installation
벽면설치
일반콘크리트나 타일, 대리석 벽면의 경우 14mm ￠앙카를 사용하여 최소 40mm이상 타공후 설치합니다.
천정설치
천정의 경우는 벽면과 같은 동일한 방법으로 교정하거나 필요시 별도의 천정브라켓을 사용하여 고정할 수 있습니다.
