측면도

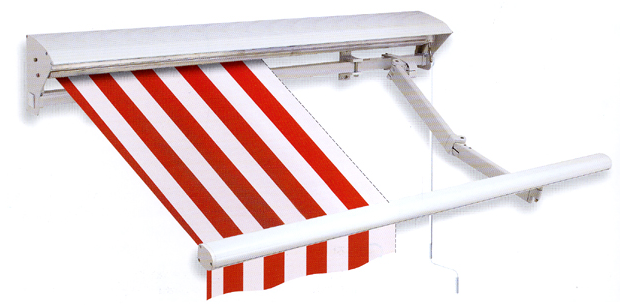

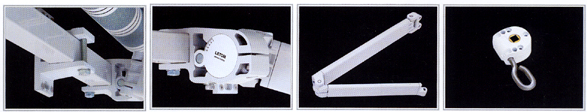

레톰 레오미니(LETOM LEO MINI)
고정캐노피의 형태

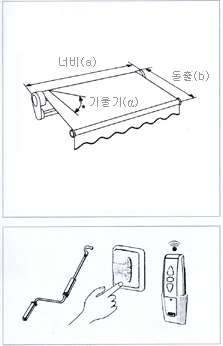

- 설치가능너비(a) : 통상 2.0m ~ 5.8m
- 돌출(b) : 1.0m / 2.0m / 2.5m / 3.0m
| 너비(α) | 최대돌출(b)ㅎ |
|---|---|
| 1.6m | 1.5m |
| 2.1m | 1.5m |
| 2.7m | 2.0m |
| 3.7m | 2.5m |
| 4.3m | 3.0m |
| 5.0m | 4.0m |
| 2.0암 | 2.5암 | 3.0암 | 3.5암 | |
|---|---|---|---|---|
| α-15˚ | 717 | 846 | 975 | 1104 |
| α-20˚ | 876 | 1047 | 1217 | 1388 |
| α-25˚ | 1037 | 1241 | 1451 | 1662 |
| α-30˚ | 1177 | 1426 | 1676 | 1925 |
| α-35˚ | 1316 | 1602 | 1888 | 2174 |
| α-40˚ | 1565 | 1918 | 2270 | 2623 |
* 어닝의 기울기와 경사각의 관계(단위:mm)
조작 Operation
- 수동방식 : 핸들을 사용하여 어닝을 개폐할 수 있습니다.
- 전동방식 : 원추모터를 장착하여 전동으로 어닝을 개폐할 수 있으며 스위치 타입과 리모큰 타입이 있습니다.
* 전동방식은 레톰모터의 특징과 사용규격을 참조
시공방법 Installation
일반벽 / 타일벽
벽브라켓은 간판하단 / 간판브라켓 하단에서 사각 아랫부분이 위치하는 곳까지 175mm이상 필요
(간판브라켓 40mm + 최소시공치수 175mm = 215mm)
사용앙카(Anchor Bolt)는 14mm￠를 사용
대리석 시공(건식)
대리석 벽은 반드시 대리석 관통 후 콘크리트면(40mm이상)까지 앙카볼트를 시공합니다.
(앙카볼트 시공 후 대리석 바깥면까지 앙카피를 채움)
일반 콘크리트(철판마감)
먼저 벽브라켓이 부착될 위치를 표시한 후 Hole cutter(19mm)를 사용하여 철판에 구멍을 낸 후 함마드릴로 작업하여 시공합니다.
만약 철판 관통 후 콘크리트 등 골조가 있지 않을 경우 200X250(두께 4~5mm)이상의 보조 보강판을 사용하여 시공합니다.
선택사양 Option
- 외벽면에서 타고 내려오는 빗물을 차단하여 설치되며 일반형과 박스형이 있습니다. 전동어닝의 경우 반드시 물받이를 설치하여 모터를 보호하시기 바랍니다.
- 설치할 어닝의 경우 너비가 좁으나 돌출을 더 길게 하고자 할 경우 크로스암을 사용하여 설치할 수가 있습니다.
